L’infrastruttura di rete rappresenta oggi un elemento critico nella progettazione di sistemi CCTV professionali. La necessità di alimentare e connettere dispositivi IP in ambienti complessi richiede soluzioni che vadano oltre il tradizionale switch PoE. Lo switch managed AETEK C62-050-30-B si inserisce in questo scenario come dispositivo da soffitto intelligente, progettato per installazioni dove l’integrazione è fondamentale quanto le prestazioni.
Architettura Layer 2 PRO con funzionalità managed
Il C62-050-30-B integra un’architettura Layer 2 completamente managed, offrendo protocolli STP/RSTP/MSTP per la ridondanza di rete e funzionalità VLAN per la segmentazione del traffico. La switching capacity di 12 Gbps e la forwarding capacity di 8.928 Mpps garantiscono throughput adeguato anche per telecamere ad alta risoluzione e flussi video multipli. Il supporto SNMP v1/v2c/v3 permette il monitoraggio centralizzato e l’integrazione con piattaforme NMS esistenti.
Daisy-chain: estensione oltre i 100 metri

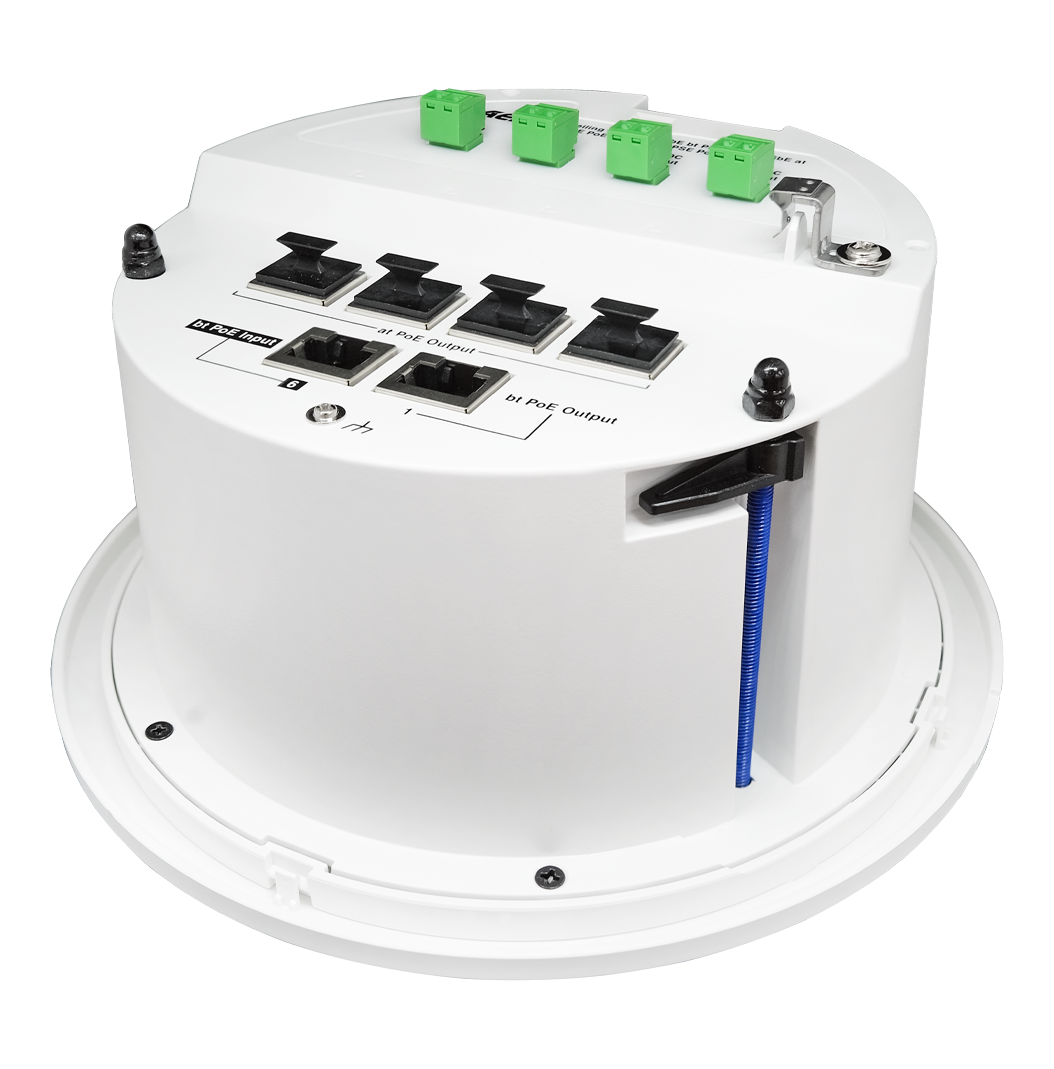

Una delle caratteristiche distintive è la capacità di daisy-chain fino a 300 metri su cavo Cat 5e/6, superando il limite standard PoE. Questo consente di estendere l’infrastruttura senza ricorrere a switch intermedi o alimentatori esterni, riducendo drasticamente i costi di installazione. La configurazione prevede 1 porta PD input (bt PoE) e 5 porte PSE output (1x bt PoE + 4x at PoE), rendendo possibile l’alimentazione di telecamere, access point WiFi e altri dispositivi di rete da un’unica fonte.
Network Topology System e auto-discovery ONVIF
Lo switch integra un sistema di gestione topology con auto-discovery per dispositivi ONVIF. Attraverso la Web GUI è possibile visualizzare in real-time la mappa della rete, identificare telecamere connesse, monitorare il consumo energetico per porta e verificare lo stato dei cavi tramite cable diagnostic. Le funzionalità E-MAP includono topology view, floor view e integrazione Google Maps, essenziali per la gestione di impianti distribuiti.
Output DC e controllo remoto
Oltre al PoE, il C62-050-30-B fornisce output DC dedicati (12V/2.5A e 24V/1.25A) su terminal block, per alimentare dispositivi non-PoE come sensori o attuatori. La possibilità di riavviare le telecamere remotamente e monitorare il traffico per porta riduce gli interventi on-site. Il supporto IEEE 802.3az (Energy Efficient Ethernet) contribuisce all’ottimizzazione dei consumi, allineandosi ai requisiti di sostenibilità dei progetti moderni.
Installazione a soffitto semplificata

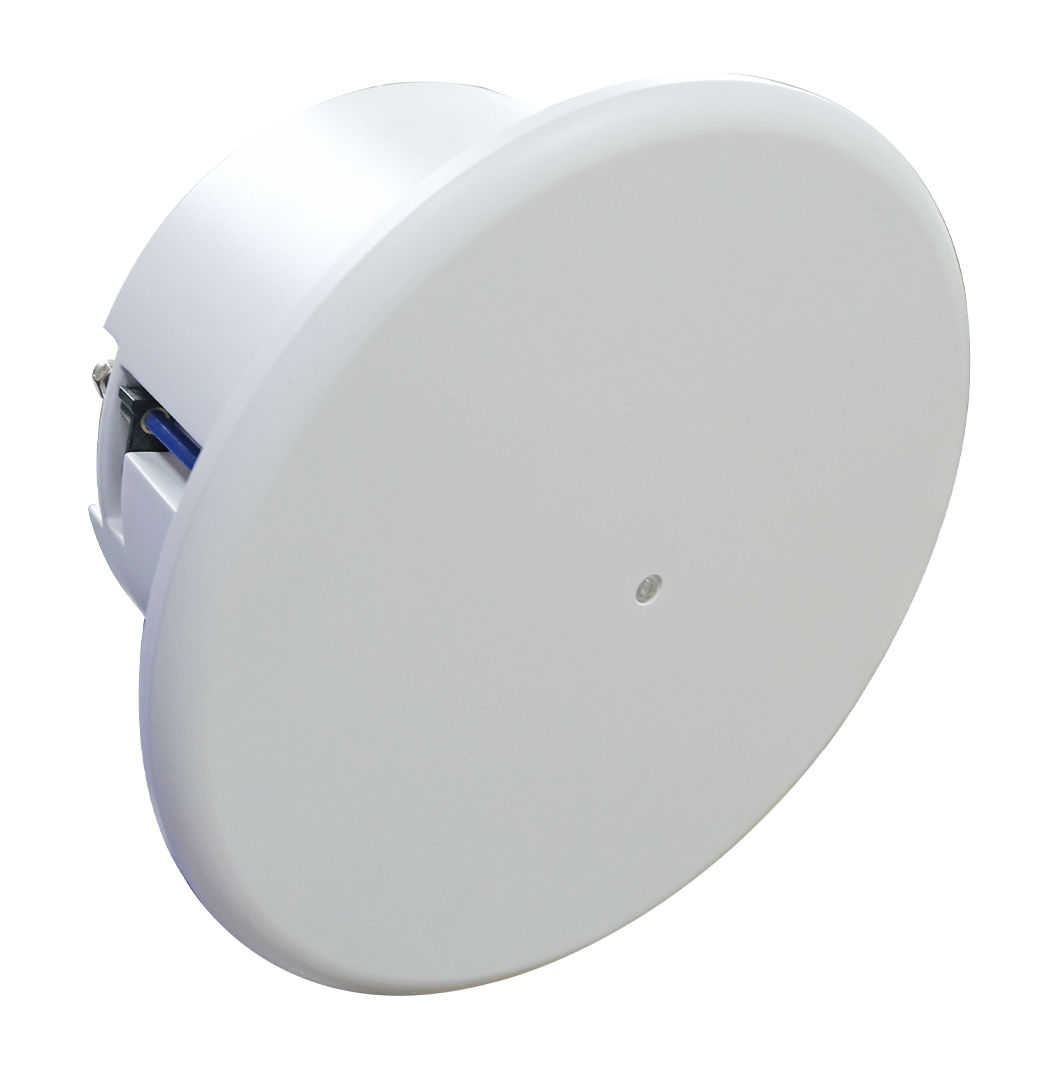

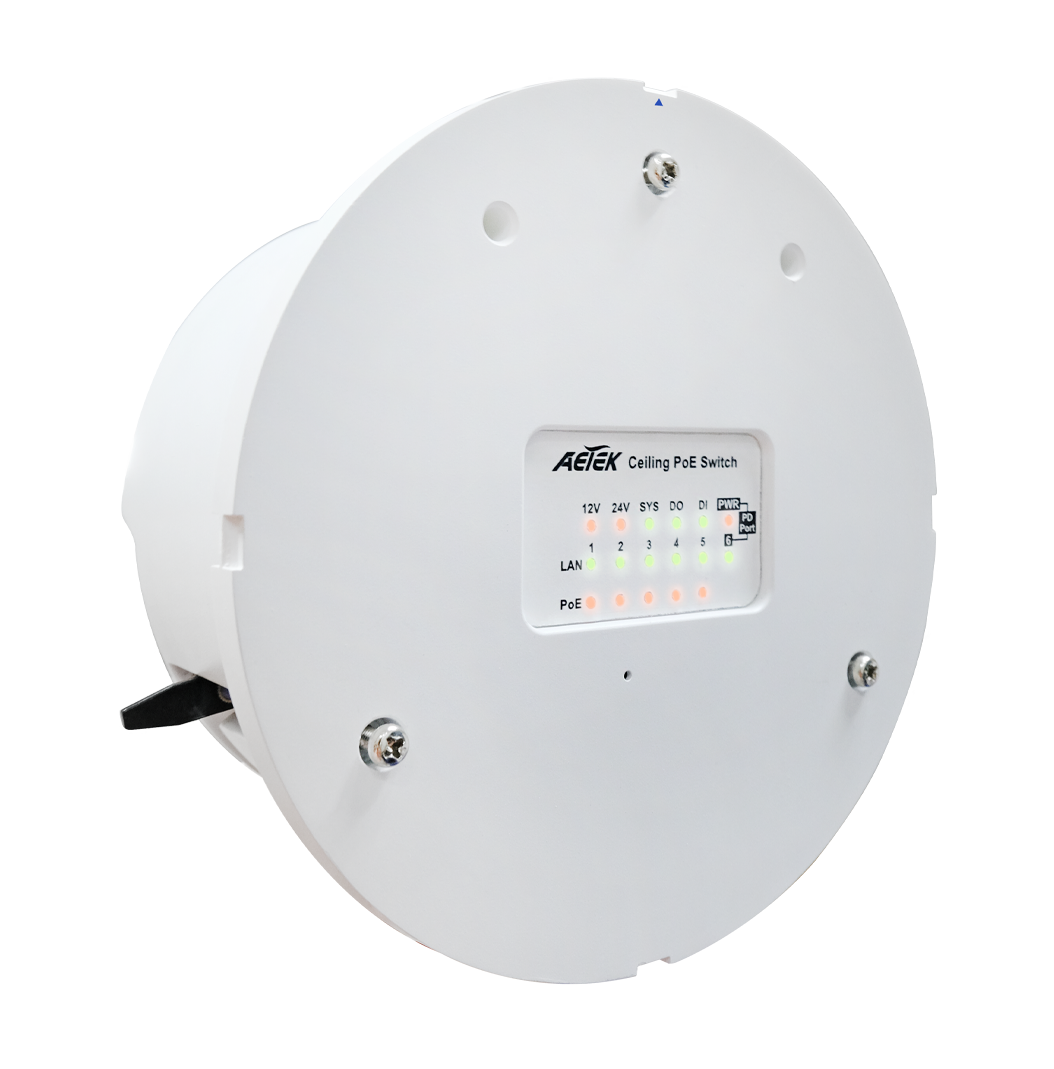

Le dimensioni compatte (H90×φ185mm) e il form factor circolare rendono l’installazione a soffitto discreta e veloce, con apertura consigliata di φ150mm. L’eliminazione del cablaggio elettrico tradizionale riduce i rischi legati alla sicurezza e semplifica le operazioni di espansione o modifica dell’impianto. Gli indicatori LED per SYS, PWR, LAN, PoE, 12VDC, 24VDC, DI e DO permettono un diagnostic visivo immediato.
A chi si rivolge
Questa soluzione si rivolge a chi necessita di infrastrutture di rete scalabili per installazioni CCTV in contesti commerciali, industriali e istituzionali. L’integrazione con dispositivi ONVIF e la gestione centralizzata lo rendono particolarmente adatto per progetti di videosorveglianza urbana, retail e facility management.
Contattaci per una consulenza tecnica personalizzata e scopri come integrare lo switch AETEK nella tua infrastruttura di videosorveglianza.
